概述

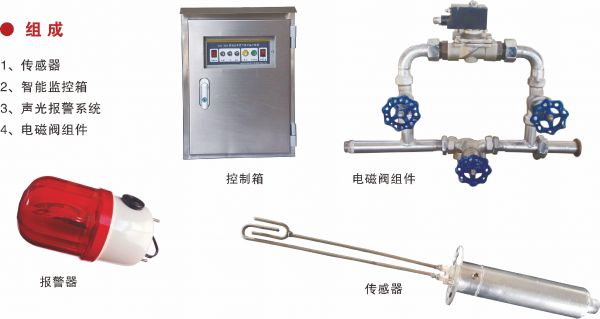

    ZHJ-ⅢA型加熱爐熄火保護裝置是采用現代微電子技術，專門為確保燃?xì)鉅t安全運行而設計的火焰監控裝置。本裝置由離子傳感器在爐的燃燒器上采集信號通過導線傳輸?shù)街悄芸刂瓢澹ㄟ^(guò)對信號的處理去控制電磁閥的開與關和聲光報警，它可以監視燃燒器的燃燒狀態，當被監視的燃燒器發生滅火時自動關閉電磁閥，切斷燃料供給，以防出現爆爐事故，確保爐的安全運行，同時發出聲光報警。系統采用進口電磁閥，野外環境適應性強，各種性能指標高，使用壽命長。

技術參數

1、離子傳感器

   1）工作環境溫度：≤1500℃

2、智能監控箱

   1）外形尺寸：500×400×200（高×長×厚）

   2）工作電源：AC220V±10%、50HZ

   3）功率：50VA

3、電磁閥

   1）電壓：DC24V

   2）功率：20W

   3）工作環境溫度：-40℃~60℃

   4）工作介質溫度：-40℃~60℃

   5）工作壓力：0~1.0MPa

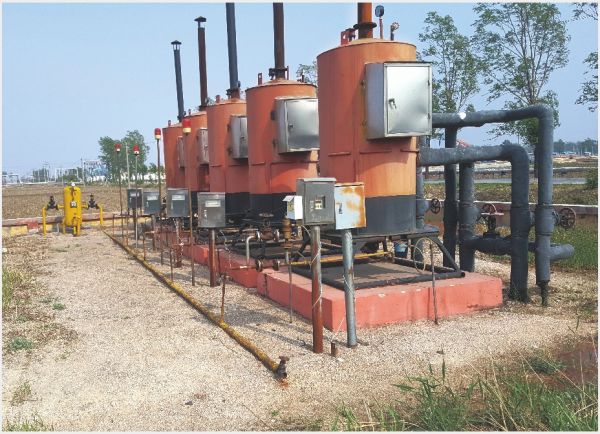

遼河油田應用現場
